固定式千斤顶检定装置

一、外观

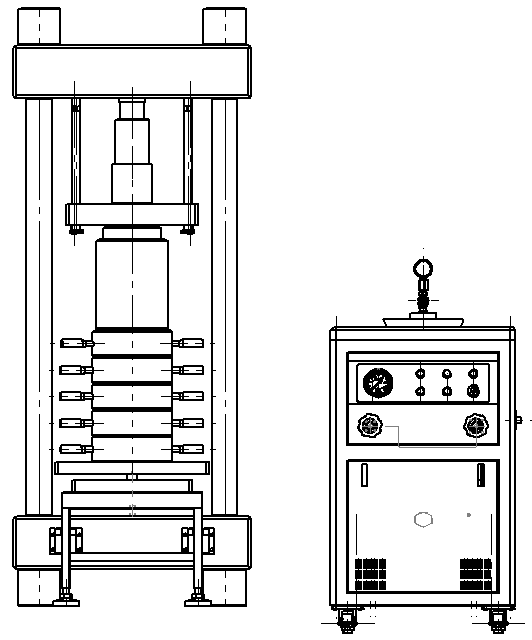

试验机外观图

(请以实物为准)

二、结构特点与工作原理

    该千斤顶检定装置由主机、油源和升降小车等三部分组成 (见附图1) 。主机为门式结构，整机造型美观、搭配协调、操作方便。

2.1 主机部分

    本机主机为试验机的加力架、油源是整个机器的执行结构。主要由反力架、垫块、传感器和小车及传动系统等部分组成。其结构简图请参见下图：

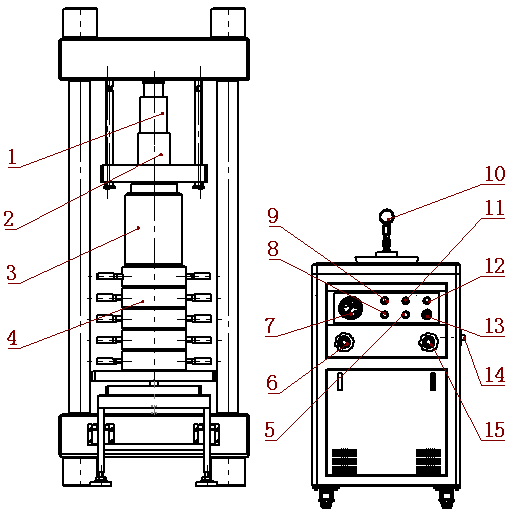

                               主机结构图

1.标准传感器   2.传感器垫块       3.被检千斤顶   4.垫块         5.油泵停止

6.回油阀       7.系统压力表       8.小车降       9.小车升       10.被检压力表

11.油泵启动    12.千斤顶升降切换  13.急停        14.输入电源    15.送油阀

    该力试验机主机是由四根立柱、上下横梁、垫块和工作台构成的门式框架。由交流电机、油泵、送油阀、回油阀、电磁阀、阀板组成传动机构，实现被检千斤顶的上下移动，从而实现空间压缩。完成千斤顶检定试验。在试验过程中，油缸上对传感器压缩测定力值大小， 经过滤波放大，由A/D转换传送到单片机，单片机采集处理试验数据,微电脑根据传感器信号经过运算显示出千牛顿。

三、设备安装

    拆箱后，机体上有一个用尼龙塞盖上的吊装螺纹孔，掀开尼龙塞，将随机带的一只M20的吊装螺钉旋进螺纹孔，用起吊机械吊至预置的地方。（搬运时，注意机器突出部分）为了操作方便，机器应放置在预制600mmx900mm×2000高出地面300mm的水泥基础上。机器调至水平安装后，应用干净和浸过煤油的棉纱，擦净机器上加工表面所涂的防锈剂，然后表面擦干净并涂薄薄一层机械油。

四、设备调试

    本调试内容仅包括操作前的准备工作，其它内容详见注意事项一节。

4.1注油

打开油源后盖板，拧开注油口盖板，向油箱内注油。

A、灌油口位置注入适量机械油；
B、注油量以达到油标中部位置为宜；
C、注油完毕后盖上后盖板。

注意：
当环境温度为15±5℃时，使用GB443-84N68机械油
当环境温度为25±5℃时，使用GB443-84N100机械油

4.2 电气联接

将随机电源插头插在相应插座上。电源为380V加零线 50Hz 。

注意：连接前先测量电源是否正常。

4.3 启动油泵排气

    将回油阀（6）打开，送油阀（115）打开。接通机器电源。按下“启动”键，启动电机，油泵开始工作，持续工作约一分钟后关闭回油阀。

    将千斤顶油管接到对应位置，将面板上千斤顶切换按钮选择合适状态，打开送油阀此时可发现千斤顶活塞缓慢上升，在下上升约20mm时，关闭送油阀并打开回油阀，将面板切换按钮调整合适位置关闭回油阀，打开送油阀将千斤顶油缸压至底部。重复以上步骤3~4次可完全排除系统内气体。

4.4 千斤顶检定

4.4.1 根据千斤顶选择合适传感器。

4.4.2 打开油泵按下小车升按键至小车顶出。

4.4.3 将小车移出根据千斤顶的高度选择合适垫块，装入千斤顶。

4.4.4 将千斤顶升油管接至千斤顶底部接口，将千斤顶降油管接至千斤顶上部接口。（此方法是正对双向千斤顶）备注：如单向千斤顶只需将千斤顶升油管接至千斤顶底部接口。

4.4.5 将小车推至反力架内按小车降按键千斤顶安装完成。

4.4.6 将被检压力表安装至（10）孔内。

4.4.7 将面板千斤顶升降切换按钮打开，关闭回油阀，打开送油阀直到千斤顶活塞缓慢上升，观察标准测力仪力值根据被检顶的要求加载值****量程。

4.4.8 关闭送油阀，打开回油阀检定完成。
